介绍：
概述
QX系列智能开关式射频导纳料位仪是一套有***特创意和适用面广的高度智能化 物位控制仪表，射频导纳料位仪是在智能射频料位的技术基础上研制出来 的能够克服以往传统的测量方式对精度的影响和复杂的调校 步骤给用户带来的烦恼。Level-Ease智能开关式射频导纳料位仪测量精度高，免维 护，使用成本低。产品广泛应用于石化、食品、冶金、电力、 矿业、水利、制药等领域。
射频导纳料位计的详细资料：
射频导纳料位计仪表特点
■通用性强： 应用于各种场合，飞灰，颗粒、粉体、液体、粘稠、导电和非导电物料。
■抗粘电路： 采用抗粘附电子线路可以去除物料粘附而产生的虚假信号。
■探针可拆式： 与控制器可分离，镀金触针连接，安装拆除不影响进出料。
■耐高低温：适合-80℃至l80℃的工作环境，还提供棒式；平板式陶瓷高温（耐温800度）。
■输出容量大： 采用容量为2A，220Vac的继电器触点输出，并有状态灯显示工作状态．0-30秒延时功能。
■贴片技术： 使电子线路抗振性更强，电路参数更稳定和可靠。
■浪压技术： 提高了探针的使用压力。
|
射频导纳料位计技术参数继电器容量：DPDT，额定2A，220Vac或1.，28VDC延时：0-30秒连续可调电源：220Vac或24V/dc功率：3W感应度：0．3pF-800pF物料温度：-80℃至180℃（大于180℃可用高温）电路耐温：-40℃至66℃失电保护：高低模式，现场可调外壳：IP65，重型铸铝外壳参数安装螺纹：l＂NPT材料：不锈钢、Teflon接液介质：不锈钢电气接口：PGll或3／4＂NPT工作压力和温度关系：25kg/cm2@-80℃ 20kg/cm2@38℃ 10kg/cm2@85℃ 5kkg/cm2@120℃ Okg/cm2@180℃ |

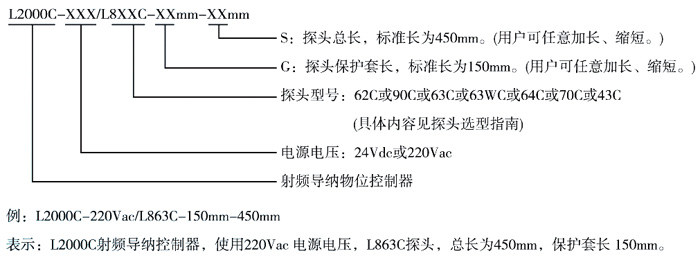

射频导纳料位计选型指南 |
|

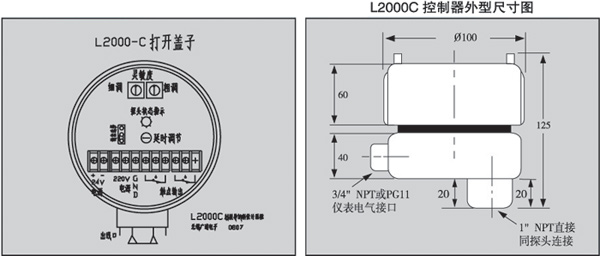

L2000C控制器电气接线图 |
|
选型指南 |
|
安装指导 |
|
校准 |
1)灵敏度的校正 |
| 当进行调节时，请注意这些总的规则：
*将2个灵敏度调节电位器顺时针旋转增加灵敏度。
*当两个灵敏度控制调好后，红色灯亮．表示探针上“有”物料存在．绿色灯亮．表示(无)物料存在。
*安装方法有水平或垂直两种。为保证设备稳定工作应有5分钟预热。调节位置和指示灯参见图例。
A)测量非导电物料，调节细(P)灵敏度控制到中间位置，然后慢慢调节粗(c)灵敏度直到状态灯刚刚变绿点，记下“空”的位置。然后，将插入物料重调细(n灵敏度控制(不接触粗调灵敏度)刚好变为红点，记下它的位置。注意两个记号的不同，并且重调细(P)灵敏度控制到两记号的中间位置。这就是一个完整的调试过程。
注意：细调可旋转的角度应有20度，如果少于20度，请与厂家商量。建议对于非水基工艺液体(不导电液体)安装方法是垂直安装．当液体到达loom时。
B)对于水基液体(导电液体)(金属容器)：反时针调节灵敏度粗调(c)至，因为导电液体容易测量，只需碰到传感即可，这个过程提供的抗粘附能山。这是个完整的调节过程。
C)对于水基液体(导电)非金属容器)：参照A)，但细调(F)为正好绿色位置。有料) |
2)时间延时 |
L2000-C包括0-30秒可调时间延时，有延时开；延时关模式。这种模式典型的用处是控制继电器的(抖动)，或者控制循环顺序。
出厂时延时控制设为零(反时针到底位置)。当用延时来去除继电器抖动时，***要求旋转很少的角度。延时将导致在工艺物位控制点的上面或下面摆动，但平均物位仍等于控制点．超过量和不到量与延时比例有关。
注意：一般情况延时为零 |
3)失电保护模式选择 |
故障工作反映大多数主要的故障情况．包括电源的故障，这将引起控制继电器释放电压。因此，继电器释放电压的状态被称为故障。这个动作由靠近控制面板中间线位置(延时调节左边)的一个小的跳节器完成。参见图。(H)位置显示高位警报， “L”位置显示低位警报。 |
射频导纳料位计快速校准方法 |
| 1、将和表头按正确方法连接好，接上电源。注意电源电压是否正确。预热3分钟。
2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。绿灯代表正常状态，红灯代表状态。
3、电位器F—代表细调(简称F)：电位器C——代表粗调(简称C)；电位器DLY—代表延时输出(简称DLY)：延时时间0-30秒)，可任意设置或关闭。
4、一般情况，将失电保护(FALLSAFE)插片放在L的位置上，关闭延时(逆时针旋转到底)。
5、将F放在l 2点钟的位置上，调节C，在10---2点钟位置左右打到临界点(先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位置)，此位置称为监界点。如果通电后已经是红灯，则针调节C，当红灯变为绿灯时，即为临界点。
6、再顺时针调节F，找到一个更加准确的临界点。此时应显示绿灯状态。
7、(a)如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。 |
