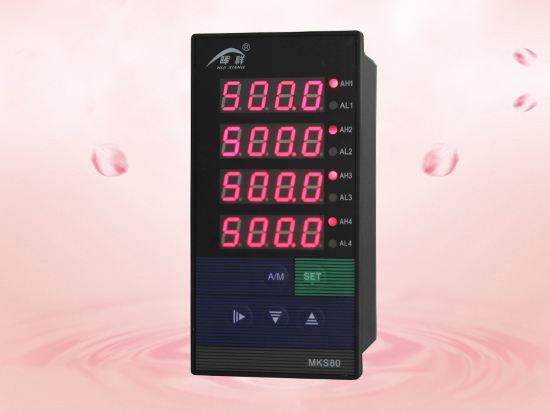

- 商品名称：八回路控制仪(辉祥）
- 添加时间：2020-11-30 14:59:22
型 号 | 代 码 | 说 明 | |||||||||
HXWP-M | □ | □ | □□ | -□ | □ | -□□ | -□ | □ | -□ | -□ | 智能多路巡检控制仪 |
外形特征 | K | 横式显示仪表 | |||||||||
外形尺寸 | 8 | 160×80mm（横式）,80×160mm（竖式） | |||||||||
控制作用 | □□ | 参见 “控制作用” | |||||||||
通讯方式 | □ | 参见 “通讯方式” | |||||||||
输出方式 | □ | 参见 “控制输出方式” | |||||||||
输入类型 | □□ | 参见 “输入类型”*1 | |||||||||
第一报警方式 | □ | 参见 “报警方式” | |||||||||
第二报警方式 | □ | 参见 “报警方式” | |||||||||
报警记忆 | K | 带报警记忆功能*2 不带报警记忆功能 | |||||||||
供电方式 | W T | DC24V供电 AC85-260V供电（开关电源） AC220V供电(线性电源, 可省略) | |||||||||
★特殊型号或要求的，请提供分度号或参考标准，定货时说明。
★控制作用：
代码 | 07 | 08 |
控制作用 | 八路巡检测量显示 | 八路巡检分别控制/报警输出 |
★通讯方式：
代0 | 3 | 8 | RS-232 | 打印口 | RS-485 | 特殊规格 |
★通讯协议：出厂时采用HX-WP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
选型代码 | 1 | 3 | 5 | 7 | 9 | ||||||||||
输出方式 | 无输出 | 继电器 | 0~10mA | 0~5V | SSR输出 | 特殊规格 | 400~1800℃ | 09 | -199.9~320.0℃30~350Ω | 0~1600℃ | 10 | -50.0~150.0℃ | 18 | 特殊规格 | 用户待定 |
03 | 0~1300℃ | Cu100 | 19 | -1999~99999 d | |||||||||||
04 | 0~1000℃ | 4~20mA | 20 | -1999~99999 d | |||||||||||
05 | -199.9~320.0℃ | 0~10mA | 21 | -1999~99999 d | |||||||||||
06 | 0~1200℃ | 1~5V | 22 | -1999~99999 d | |||||||||||
07 | 0~2300℃ | 0~5V | 23 | 可切换输入 | |||||||||||
08 | -200~650℃ | 0~20mA |
*1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注明各通道的输入信号类型。
*2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种报警方式（无特殊说明提供不带报警记忆的仪表）。
a.不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
b.带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警但报警输出继续，直至所有通道均无报警方停止输出。
c.分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警，报警输出互相***立。或各测量通道均有一组相互***立的变送控制输出。当输入通道≤8时，可选择分别带上下限/路报警输出，当输入通道＞8、≤16时，可选择上限或下限/路报警输出。
★报警方式：
代码 | N | H | L |
报警方式 | 无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
