- 商品名称：全隔离式温度巡检仪
- 添加时间：2019-07-04 09:14:02
介绍：
●适用范围
QX-500G全隔离式温度巡检仪与各类传感器、变送器配合使用，全隔离式温度巡检仪可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、警报控制、变送输出、数据采集及通讯。
●功能特点
输入功能
自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
全隔离式温度巡检仪具有良好的软件平台，具备二次开发能力，以满足特殊的功能
xj****的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便
自动巡检、手动定检可切换
巡检通道切换时间及通道数可设定
●主要技术指标
基本误差： 0.2％FS±1个字
分 辨 力：1/20000、14位A/D转换器
显示方式：双排四位LED数码管，上排显示测量值，下排显示通道号
采样周期：0.5S
警报输出： ⑴1-64通道统一上下限警报，继电器输出触点容量 AC220V/3A
⑵1-8通道分别***立警报，继电器输出触点容量 AC220V/1A
变送输出：通过开关量输入可选择相应通道带 4～20mA、0～10mA、1～5V、0～5V 隔离输出 精度：±0.3％FS
通讯输出：接口方式－－隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率－－300～9600bps内部设定
电 源：开关电源 85～265VAC 功耗4W以下
● 型号说明
| 型 谱 | 说 明 | ||||||||
| QX -500G | 全隔离式温度巡检仪 | ||||||||
| 外型尺寸 | A | 横式160×80×125mm | |||||||
| T | 台式320×120×250mm | ||||||||
| 通道数 | □□ | 0-64路，A规格仪表多24路 | |||||||
| 输出 | H | 各通道统一上限 | |||||||
| L | 各通道统一下限 | ||||||||
| D | 各通道***立（共8路） | ||||||||
| 变送输出 | X1 | 4～20mA输出 | |||||||
| X2 | 0～10mA输出 | ||||||||
| X3 | 1～5V输出 | ||||||||
| X4 | 0～5V输出 | ||||||||
| 通讯输出 | P | 微型打印机 | |||||||
| R | 串行通讯RS232 | ||||||||
| S | 串行通讯RS485 | ||||||||
| 供电电源 | 220VAC供电 | ||||||||
| W | DC24V供电 | ||||||||
| 输入信号 | Sn | 见"输入信号类型表" | |||||||
型号举例：QX -500GA-16HS-P100
QX -500系列全隔离式温度巡检仪，横式160×80×125mm ,输入Pt100，16通道，各通道统一上限，带RS485串行通讯供电电源220VAC。
| 8路智能巡检仪端子接线方法 | |||
输入信号为热电偶、电压、电流  | 输入信号为热电阻、远传电阻  | ||

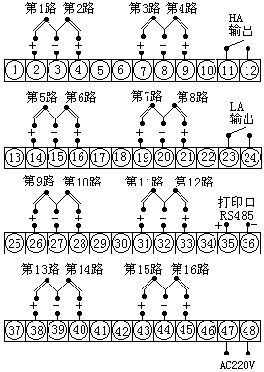

| 16路智能巡检仪端子接线方法 | |||
 |  | ||
| 32路智能巡检仪端子接线方法 | |||

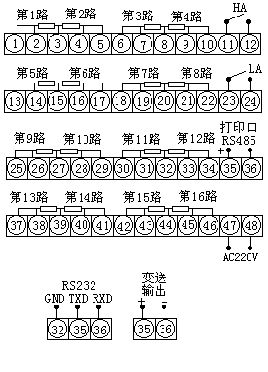

输入信号为热电偶电压电流  | 输入信号为热电阻、远传电阻  | ||
 |  | ||
|  | ||
