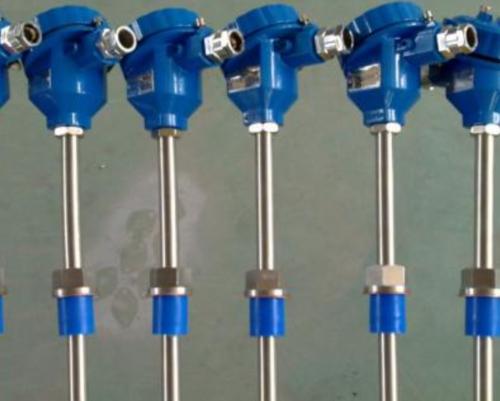

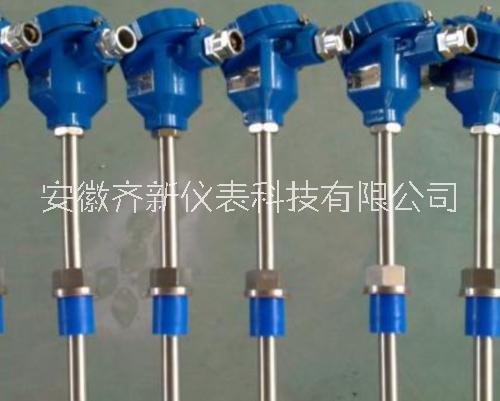

- 商品名称：WRN-230，430装配式热电偶
- 添加时间：2022-03-21 13:35:25
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无关。
主要技术指标
温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t℃ |
镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不***与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
型号表示
WR | 热电偶 | 内容 | |||||
代号 | 热电极种类 | ||||||
R | 铂铑30-铂铑6 | ||||||
P | 铂铑10-铂 | ||||||
N | 镍硅-镍硅 | ||||||
M | 镍铬硅-镍硅 | ||||||
E | 镍铬－铜镍 | ||||||
C | 铜－铜镍 | ||||||
F | 铁－铜镍 | ||||||
代号 | 输出信号数 | ||||||
无 2 | 单支 双支 | ||||||
代号 | 固定装置形式 | ||||||
1 2 3 4 5 6 7 | 无固定装置式 固定螺纹 活动法兰 固定法兰 活动法兰角尺型 固定螺纹锥形管 直形管接头式 | ||||||
代号 | 接线盒形式 | ||||||
2 3 4 | 防溅式 防水式 防爆式 | ||||||
代号 | 保护管直径 | ||||||
0 | Φ16mm保护管 | ||||||
1 | Φ25mm保护管 | ||||||
2 | Φ16mm高铝保护管 | ||||||
3 | Φ20mm高铝保护管 | ||||||
