流量仪表系列
liu-liang-yi-biao-xi-lie

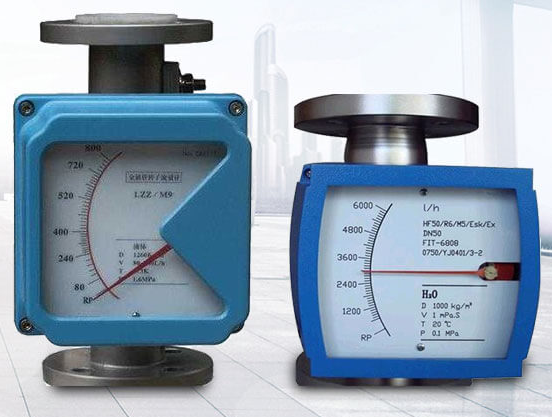

  • 商品名称:金属转子流量计
  • 添加时间:2021-11-04 10:44:34
  •
介绍:



QXLZ系列金属转子流量计具有结构简单、工作可靠、适用范围广、测量准确、耐高温、耐高压、安装方便等特点,QX LZ系列金属转子流量计有普通型和防腐蚀型,以上两种类型均分为现场指示型(QXLZZ)和电远传型(QXLZD)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTEF。如果金属转子流量计测量的介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

主要技术参数:
1:基本
测量范围:水(20℃) 2.5-150000L/h、空气(20℃,0.1013MPa)0.07-4000Nm3/h
量程比:10:1
精度:1.5/2.5
工作压力:≤6.4MPa
工作温度:-40 ~ 350℃(氟塑衬里-10 ~ 80℃)
环境温度:-20 ~ 80℃
介质粘度:DN15≤5mPa.S、DN25 ~ DN150≤250mPa.S
管体材质:1Cr18Ni9Ti,316L,内衬PTEF等
过程连接:法兰,或按用户提供
蒸汽佳套头:法兰,DN15/PN1.6,或按用户提供

2:远传装置:
①QX5W1-1角位移变送器
基本误差:1.5F.S
输出信号:4 ~ 20mA
负载阻抗:350Ω
电源电压:24VDC
环境温度:-30 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT4

②QXE-HD变送器
电源影响:<0.1%不含数字分辨率[70μA)
负载影响:<0.1%(含数字分辨率[70μA)
电流损耗:4 ~ 21.6mA,相对于测量值的0%
负阻抗:0 ~ 800
工作电压:12.8 ~ 30VCD
二线制Rext[KΩ]=(供电电源[V]-12.7)/22mA
输出信号:4 ~ 20mA
环境温度:-25 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT6

通经(mm)

流量范围

压力损失kPa

水L/h*

空气M3/h*

空气

常规型

防腐型

常规型,防腐型

15

2.5~25

---

0.07~0.7

6.5

7.1

4.0~40

2.5~25

0.11~1.1

6.5

7.2

6.3~63

4.0~40

0.18~1.8

6.6

7.3

10~100

6.3~63

0.28~2.8

6.6

7.5

16~160

10~100

0.40~4.0

6.8

8.0

25~250

16~160

0.7~7.0

7.2

10.8

40~400

25~250

1.0~10

8.6

10.0

63~630

40~400

1.6~16.0

11.1

14.0

25

100~1000

63~630

3~30

7.0

7.7

160~1600

100~1000

4.5~45

8.0

8.8

250~2500

160~1600

7~70

10.8

12.0

400~4000

250~2500

11~110

15.8

19.0

40

500~5000

---

12~120

10.8

9.8

600~6000

----

16~160

12.6

16.5

50

630~6300

400~4000

18~180

8.1

8.6

1000~10000

630~6300

25~250

11.0

10.4

1600~16000

1000~10000

40~400

17.0

15.5

80

2500~25000

1600~16000

60~600

8.1

12.9

4000~40000

2500~25000

80~800

9.5

18.5

100

6300~63000

4000~40000

100~1000

15.0

19.2

150

20000~100000

---

600~3000

19.2

20.3
